🔧 Motorisation d’un toit d’observatoire : choisir le bon système mécanique (Guide complet Aurora 2.0)

Transformer un simple abri de jardin en observatoire astronomique automatisé repose sur une étape mécanique cruciale : la motorisation du toit coulissant.

C’est elle qui détermine la fiabilité du setup, la sécurité du matériel optique et la précision de l’ouverture à distance. Un mauvais choix mécanique n’entraîne pas seulement un toit bloqué : il peut causer des surcharges de courant, une casse de la structure ou l’impossibilité de refermer l’abri en urgence face à un orage.

Ce guide technique vous donne les clés physiques pour dimensionner votre installation et comparer les deux solutions les plus fiables et réalistes du marché DIY, parfaitement compatibles avec l’écosystème de contrôle Aurora 2.0.

1. La physique du toit : comprendre les forces en jeu

Avant de commander un moteur, il faut balayer une idée reçue : le moteur n’a pas à soulever le poids du toit (charge verticale), mais doit vaincre des forces horizontales de friction et des charges dynamiques.

A. La force de frottement linéaire

Elle dépend du poids total du toit et du coefficient de friction de vos roulements. La formule simplifiée est la suivante:

Force de frottement = Masse du toit (en kg) x 9,81 x Coefficient de friction

Les coefficients de friction moyens constatés sur le terrain :

• Galets en acier sur rails en V acier rectifiés (Recommandé) : coefficient entre 0,03 et 0,05.
• Roulettes en nylon ou galets sur rail plat : coefficient entre 0,10 et 0,15.
• Frottement bois sur bois ou rails encrassés : coefficient supérieur à 0,30 (À proscrire absolument).

B. Les charges dynamiques (Vent et Neige)

Le vent exerce une force de traînée horizontale sur la tranche du toit et une force de portance (arrachement). De plus, une couche de neige peut doubler la masse de votre structure en hiver. Votre moteur doit donc être surdimensionné avec un facteur de sécurité de 2 (coïncidence d’un point dur et de météo défavorable).

📐 Exemple de calcul concret : Pour un toit de chalet de 3×3 m pesant 250 kg équipé de galets acier sur rails en V (coefficient de 0,05) : Force de frottement = 250 x 9,81 x 0,05 = 122,6 Newtons. Avec notre coefficient de sécurité (multiplié par 2), votre système doit être capable de délivrer une force de poussée horizontale continue d’au moins 250 Newtons.

2. Les deux solutions matérielles viables sur le terrain

Sur un toit coulissant d’observatoire, la course mécanique requise correspond exactement à la largeur d’ouverture du toit (souvent entre 2 et 3,5 mètres). Deux systèmes de motorisation industrielle détournée offrent l’entraînement bidirectionnel (poussée et traction actives) nécessaire.

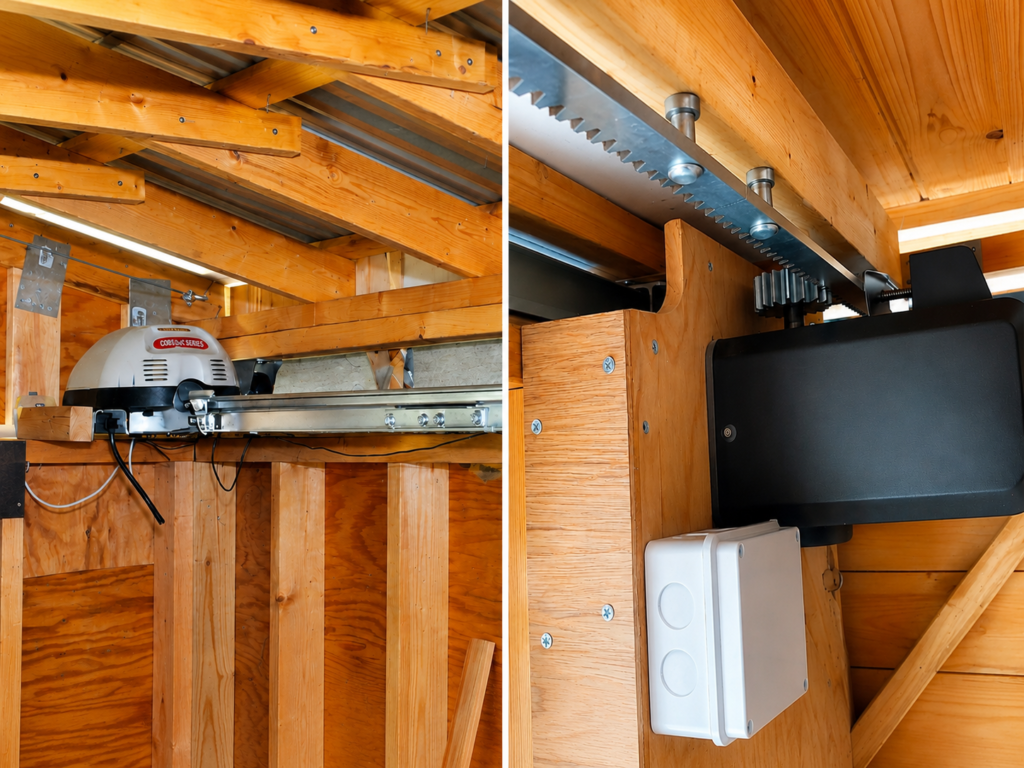

🟢 Solution A : Le motoréducteur à crémaillère (Moteur de portail coulissant)

Le moteur est fixé au sommet d’un des murs de l’abri (ou sur un poteau extérieur de prolongation), et entraîne un pignon qui engrène une crémaillère linéaire fixée sur toute la longueur de la bordure du toit.

• Avantages : Course théoriquement infinie (il suffit de rajouter des sections de crémaillère de 1m). Vitesse constante et excellente tenue face au vent grâce au réducteur à vis sans fin (système irréversible), ce qui verrouille mécaniquement le toit en position fermée.
• Inconvénients : Exige un alignement géométrique rigoureux (un jeu d’engrènement constant de 1 à 2 mm entre le pignon et la crémaillère) sur toute la longueur pour éviter les points durs ou le saut de dents.

🔵 Solution B : La motorisation de porte de garage (Système à chaîne ou courroie en rail tubulaire)

Une solution particulièrement élégante, propre et très populaire en astronomie amateur. Le système se compose d’une tête de moteur fixe couplée à un long arbre principal rectiligne (un rail tubulaire). À l’intérieur de ce rail, une chaîne robuste ou une courroie crantée renforcée tourne en boucle fermée. Un chariot mobile, solidement fixé au toit de l’observatoire, est entraîné le long de ce rail pour ouvrir ou fermer la structure.

• Avantages : Conçu d’origine pour la traction ET la poussée active forcée (sécurité totale à la fermeture). Le rail tubulaire protège la chaîne ou la courroie de la poussière, de la rouille et des débris. Très tolérant et simple à installer en DIY : le rail fait office de guide parfait, évitant les contraintes d’alignement au millimètre d’une crémaillère.
• Inconvénients : La course utile maximale est dictée par la longueur du rail tubulaire d’usine (généralement vendu en longueurs de 3 m à 4 m). C’est parfait pour la majorité des abris (jusqu’à 3×3 m ou 3,5×3,5 m), mais cela impose de vérifier la longueur du rail avant l’achat pour les très grands observatoires.

3. Interface de commande & intégration Aurora 2.0

Le contrôleur Aurora 2.0 d’Astroremote Systems centralise la sécurité de votre observatoire. Pour qu’un moteur soit compatible, sa logique électronique doit pouvoir s’interfacer avec les relais de sortie (contacts secs) du boîtier Aurora.

• Logique par contact sec impulsionnel : C’est le standard sur la quasi-totalité des moteurs de portail et de porte de garage du marché. Leurs cartes électroniques disposent d’entrées basse tension dédiées (bornes « Bouton poussoir », « Pas-à-Pas », « Open » / « Close », « Open » / “Stop”/ « Close »). Une fermeture de relais sur Aurora 2.0 simule un appui sur la commande murale. La compatibilité est native et totale.
• Inversion de polarité (Moteurs DC bruts) : Pour les moteurs à courant continu sans électronique intégrée (12V ou 24V), le changement de sens se fait en inversant le pôle positif (+) et le pôle négatif (-). NON Compatible

⚠️ Les impératifs de sécurité mécanique

Automatiser implique de supprimer l’action humaine. Le système doit être capable de s’arrêter seul en cas de problème :

1. Les fins de course physiques : Qu’ils soient électroniques (butées programmées sur le rail de la porte de garage) ou physiques (capteurs magnétiques), ils doivent stopper le moteur dès que le toit atteint ses limites (Ouvert/Fermé).
2. La détection d’obstacle ampérométrique : Les moteurs de porte de garage et de portail modernes intègrent nativement cette sécurité. Si le toit rencontre une résistance anormale (un outil oublié, de la glace sur le rail, ou un tube optique mal parqué), le moteur détecte le pic d’intensité, s’arrête instantanément et inverse sa course pour limiter la casse.

4. Les modèles éprouvés par la communauté

Gamme Crémaillère (Portails coulissants)

• Nice Robus (400 ou 600) : Moteur alimenté en 24V DC. Sa logique permet une gestion fine de la vitesse avec des rampes d’accélération et de décélération progressives, évitant les secousses mécaniques sur la structure de l’observatoire.
• BFT Deimos Ultra BT A400 : Modèle 24V doté de fins de course magnétiques. Contrairement aux leviers mécaniques, ils ne craignent pas le gel ni l’accumulation de givre en hiver.

Gamme Rail Tubulaire (Portes de garage)

• Hörmann (Série SupraMatic ou ProMatic) : Des références absolues de fiabilité. Leurs cartes disposent d’entrées pour boutons poussoirs externes très faciles à câbler sur les relais d’Aurora 2.0. Ils utilisent une courroie crantée renforcée en Kevlar, extrêmement silencieuse et sans aucun entretien (pas de graisse qui fige avec le froid).
• Somfy Dexxo (Optimo ou Pro) : Moteurs robustes en 24V bénéficiant d’une détection d’obstacle ampérométrique très sensible et de réglages de fin de course électroniques précis au millimètre.

5. Check-list de Dimensionnement pour votre Projet

• [ ] Calcul de masse : Intégrer la structure bois, la couverture (bac acier/bitume) ET une surcharge de sécurité pour les conditions hivernales (accumulation de neige ou poussée du vent).
• [ ] Vérification de la course utile : Si vous optez pour la solution porte de garage, mesurez précisément la largeur d’ouverture requise pour votre toit et assurez-vous que la longueur commerciale du rail tubulaire permet un recul complet du chariot d’entraînement.
• [ ] Alimentation de secours : Privilégier les moteurs fonctionnant en 24V DC. Ils permettent d’installer une batterie tampon de secours dans l’abri. En cas de coupure de courant générale (fréquent lors des orages), votre boîtier Aurora 2.0 et PC (sur onduleur) pourront envoyer l’ordre de fermeture prioritaire, et le moteur utilisera sa batterie pour mettre votre télescope à l’abri.
